[ 인벤터 기초 ]
도면의 부품리스트에
여러 조립품의 부품까지
표시하는 방법
도면의 부품리스트에
조립품 뿐만 아니라 부품까지
표시하는 방법에 대해 알아보겠습니다.
아래 도면은
상위 조립품, 하위 조립품(조립품1~5) 그리고 부품들의
조립, 분해관계를 나타내는 도면입니다.
부품리스트에 부품들도 표시하는 방법은

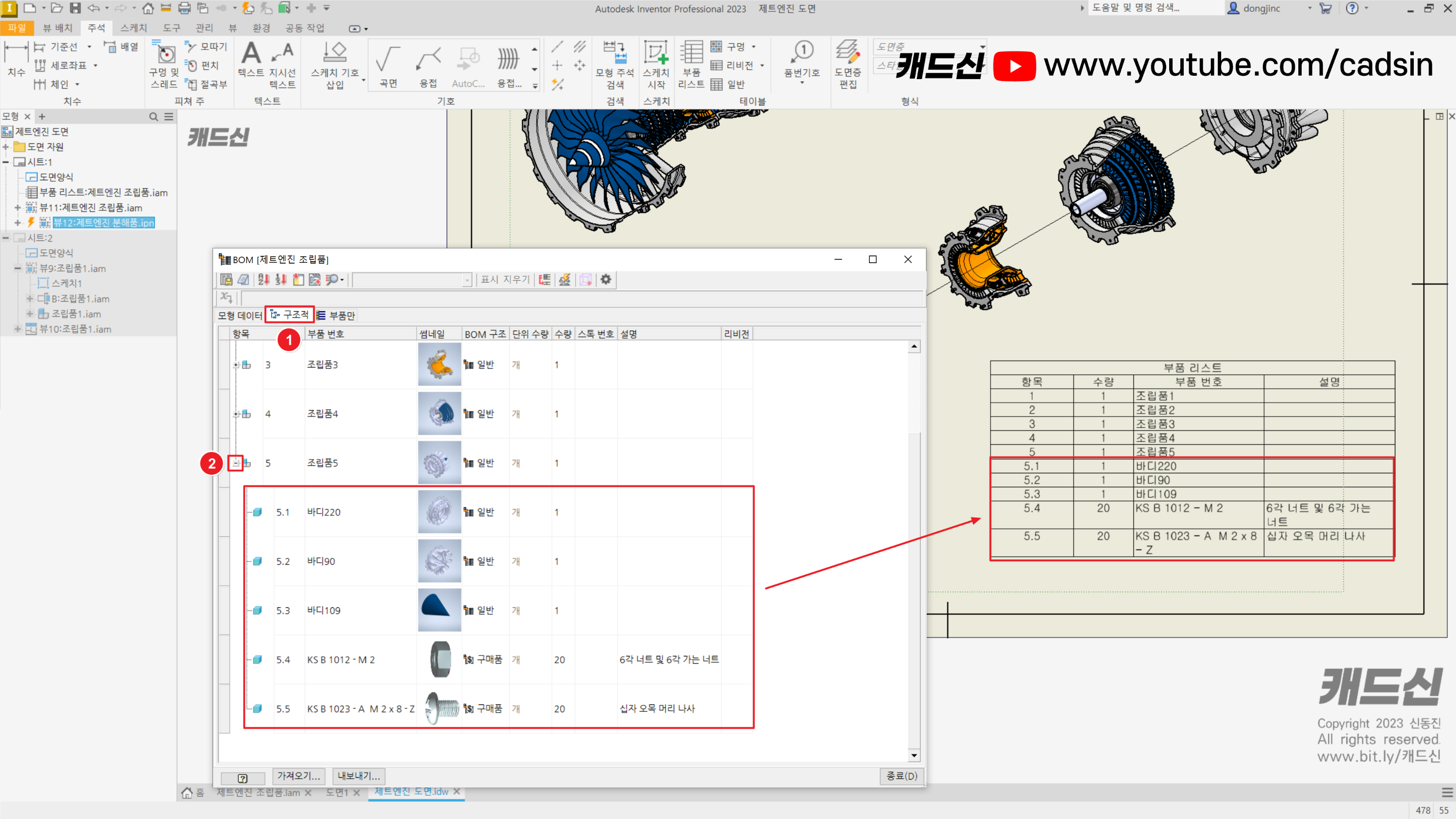

① 작업트리의 뷰를 우클릭하고 'BOM'을 실행합니다. '뷰 특성'을 클릭하고 '모든 단계'를 선택합니다.
② '구조적' 탭을 클릭하고 조립품의 + 기호를 클릭합니다. 그리고 부품리스트를 삽입하면됩니다.
BOM 작성에 대해서 자세히 알고싶다면
아래 강의 참고하세요 :D
