[ 인벤터 기초 ]
STEP 또는 IGES 파일을 불러왔을때
디자인트리의 이름을 변경하는 방법
중립파일인
STEP 또는 IGES 파일을 불러올 경우

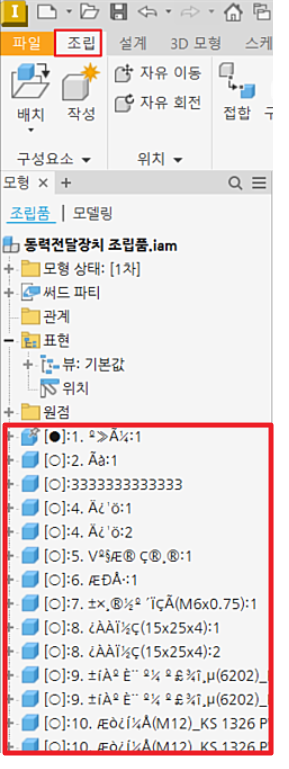

아래와 같이 디자인트리의 부품 이름이 이상하게 불려올수 있습니다.
만약 디자인트리의 부품 이름을 변경하고 싶다면
'검색기 노드 이름'을 설정하면됩니다.

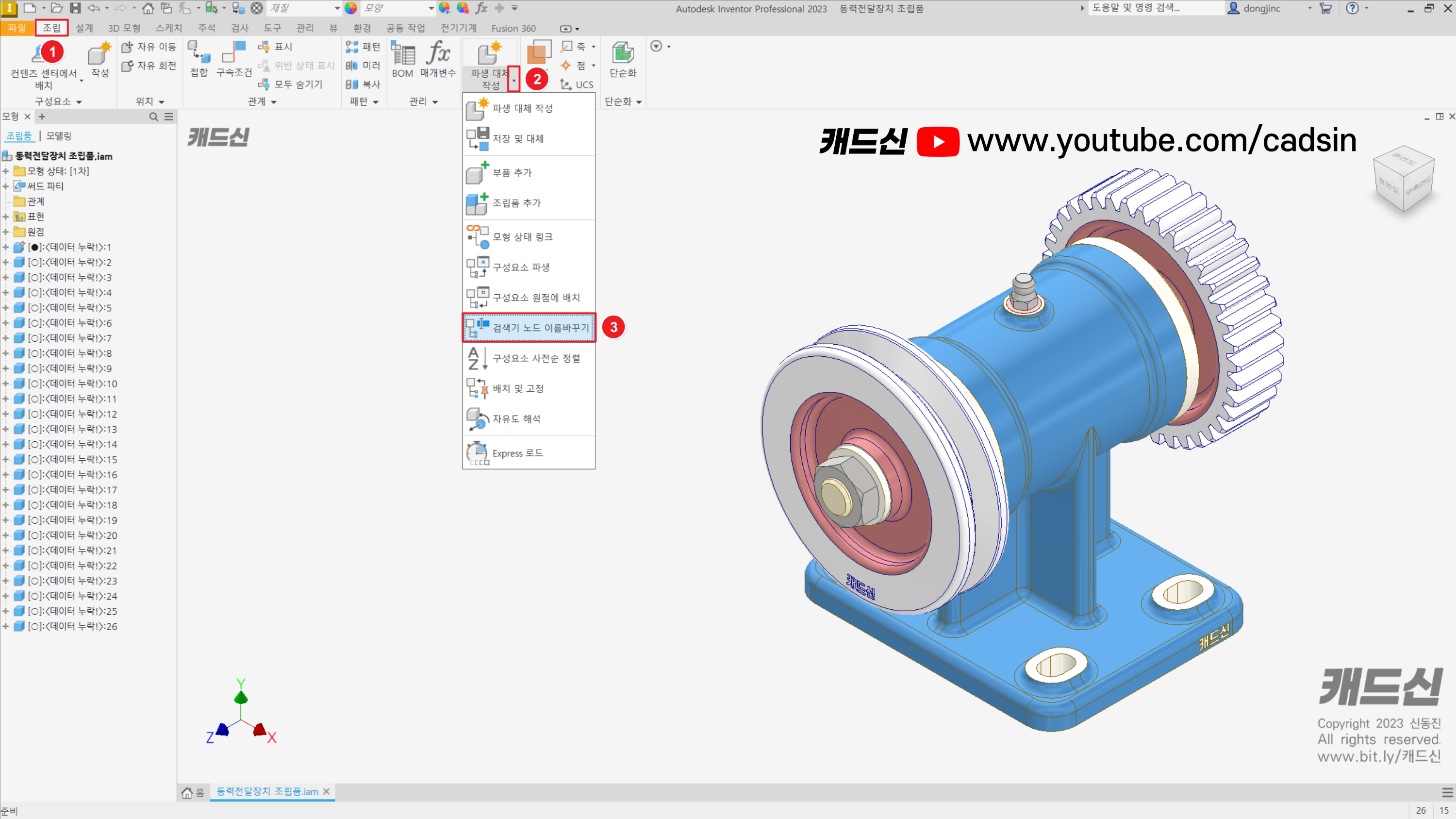

① 조립 탭 → 검색기 노드 이름바꾸기를 실행합니다.

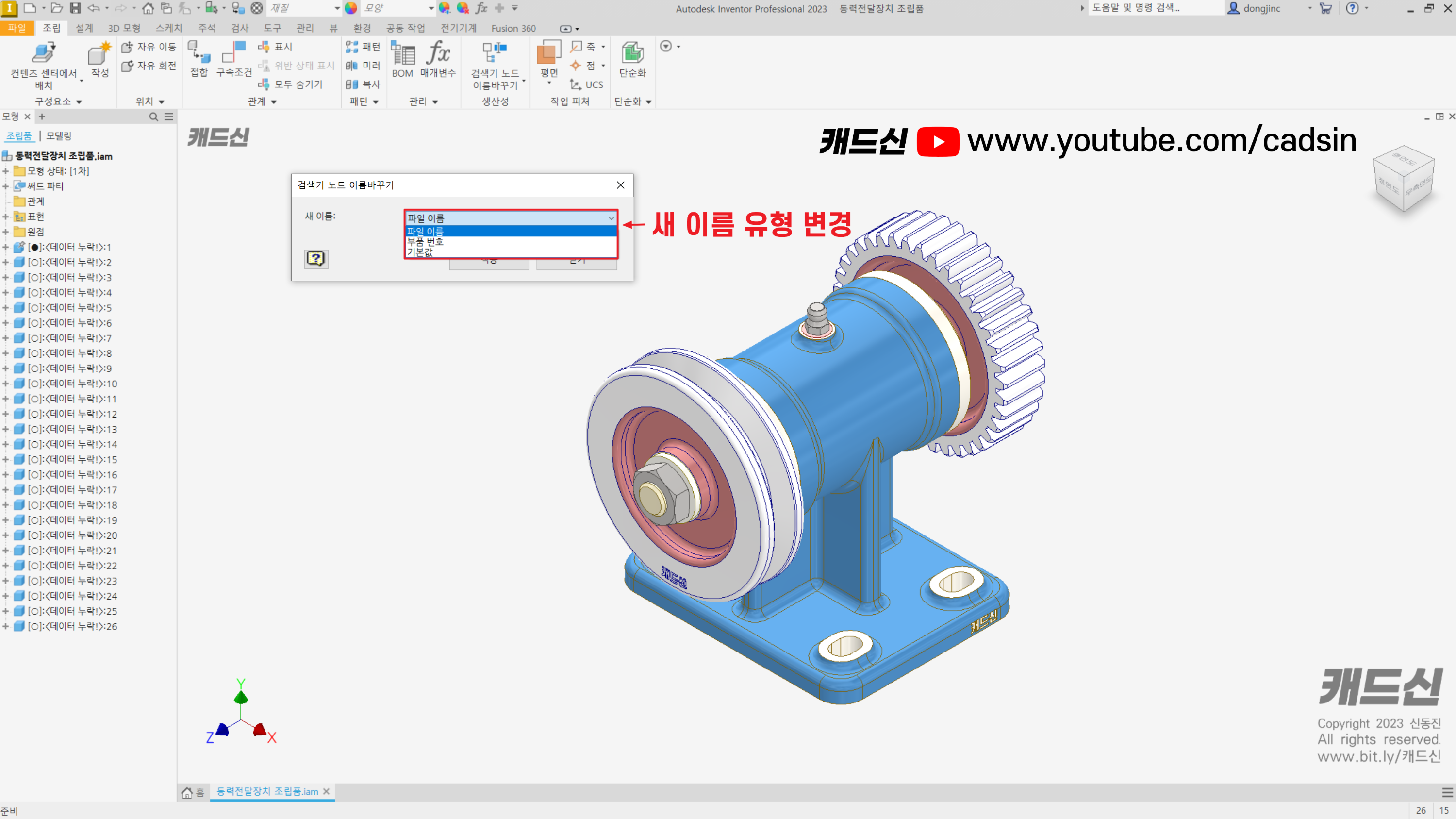

② 새 이름 유형을 변경하고 적용을 클릭합니다.

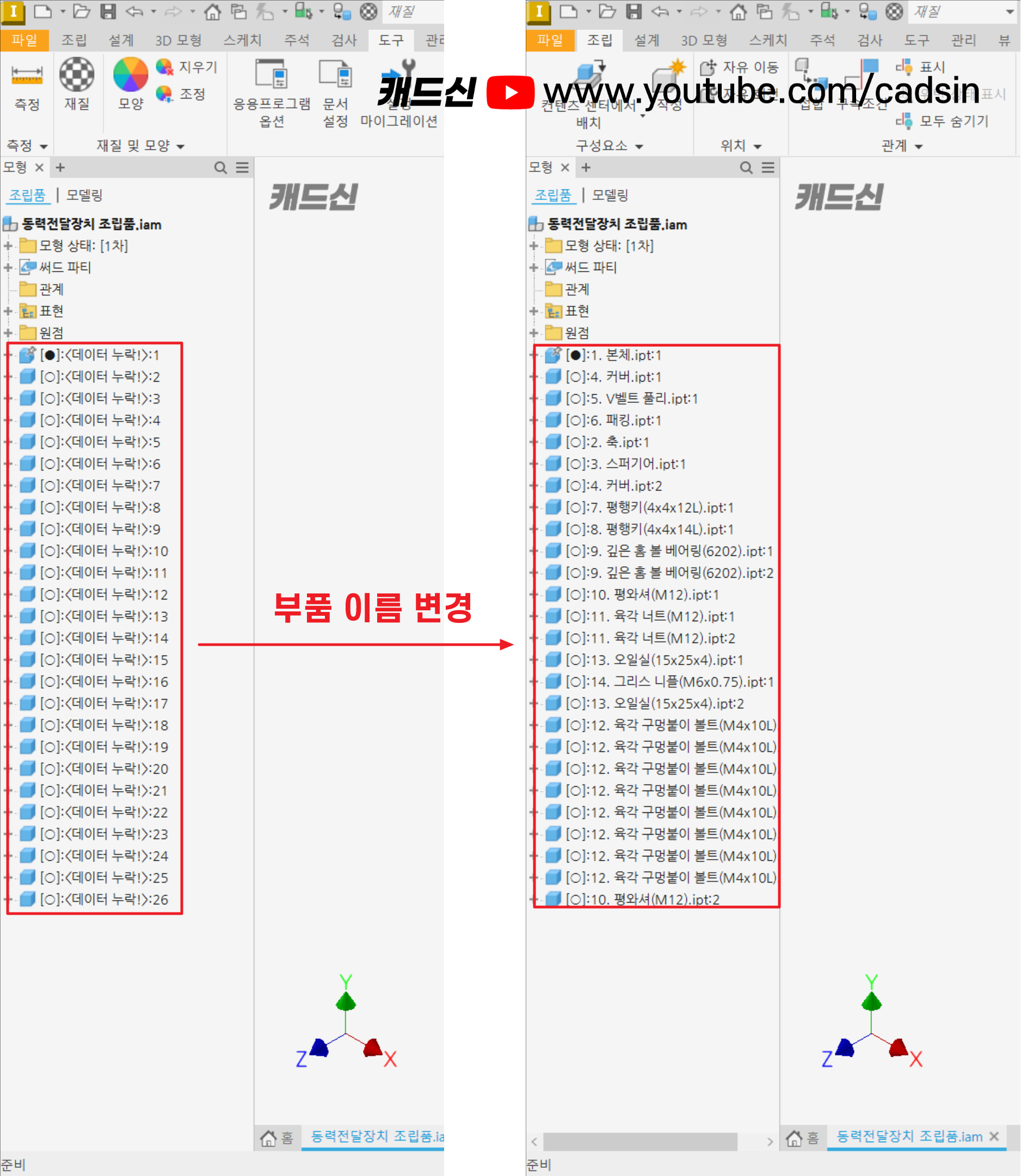

③ 부품의 이름이 변경된것을 확인할 수 있습니다.
인벤터 무료 강의를 찾고 있다면 캐드신 강의 추천드립니다.
