[솔리드웍스 기초] 스케치 원형패턴의 중심점이 보이지 않을 경우 해결 방법

[솔리드웍스 기초]

1. 먼저 아래 그림처럼 스케치를 작성합니다.

2. 스케치에 치수를 기입하지 않은 상태에서 원형패턴을 실행하고,

'치수 반경' 옵션을 체크합니다. 그리고 확인을 클릭합니다.

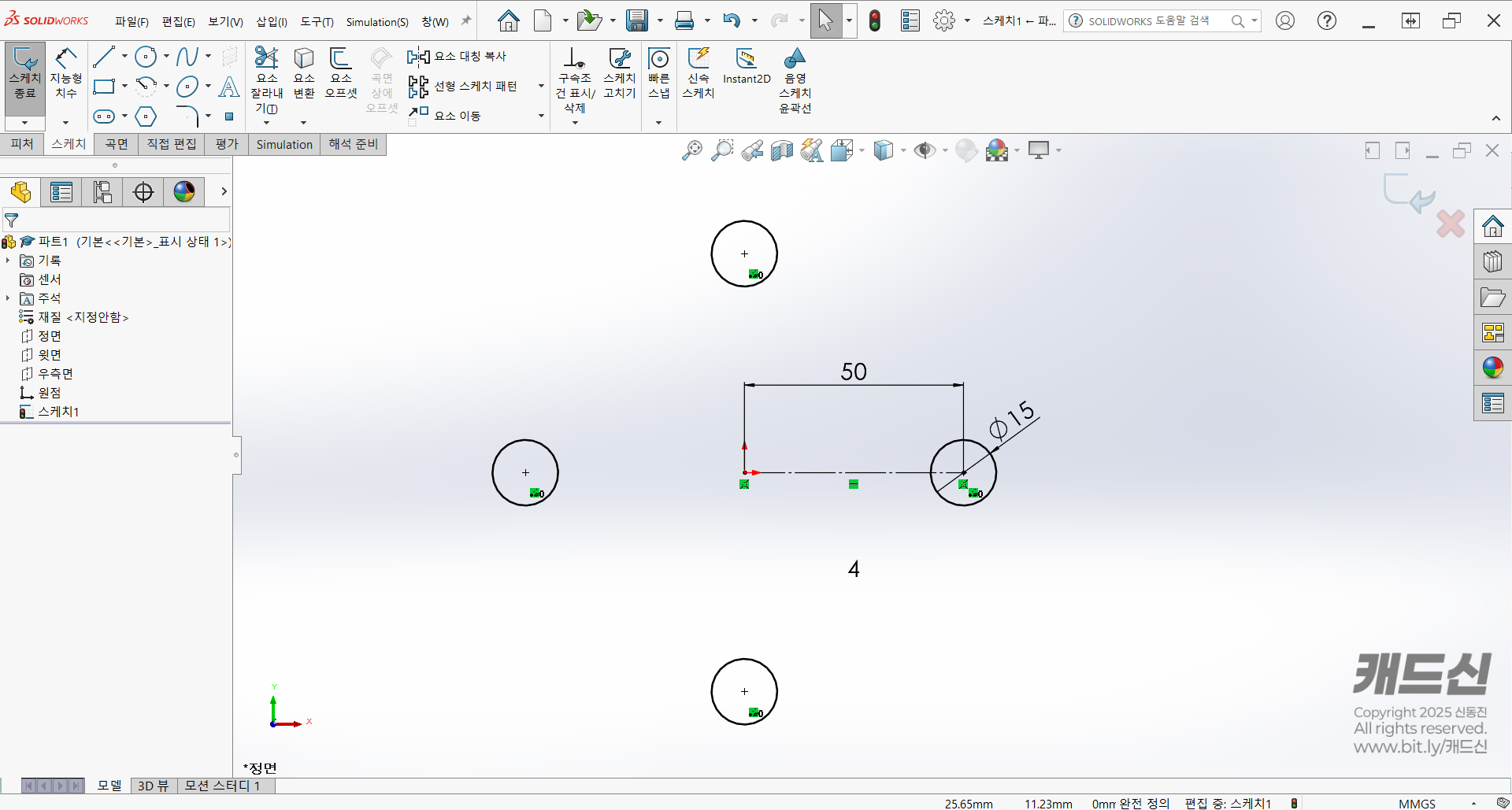

3. '치수 반경' 옵션을 체크하면 아래 그림처럼 보조선과 치수가 자동으로 생성됩니다.

그리고 보조선의 끝점과 원점을 일치시켜주면 완전정의 상태로 구속할 수 있습니다.

4. 완성
