[솔리드웍스 기초]
스케치 치수의 크기를
변경하는 방법
파트(부품)에서 스케치를 할때
치수는 크기 및 형태는 문서속성의 옵션값을 따르게 됩니다.
따라서
치수가 보이지 않거나
형태가 이상할 경우
문서속성에서 치수의 옵션을 변경하면됩니다.

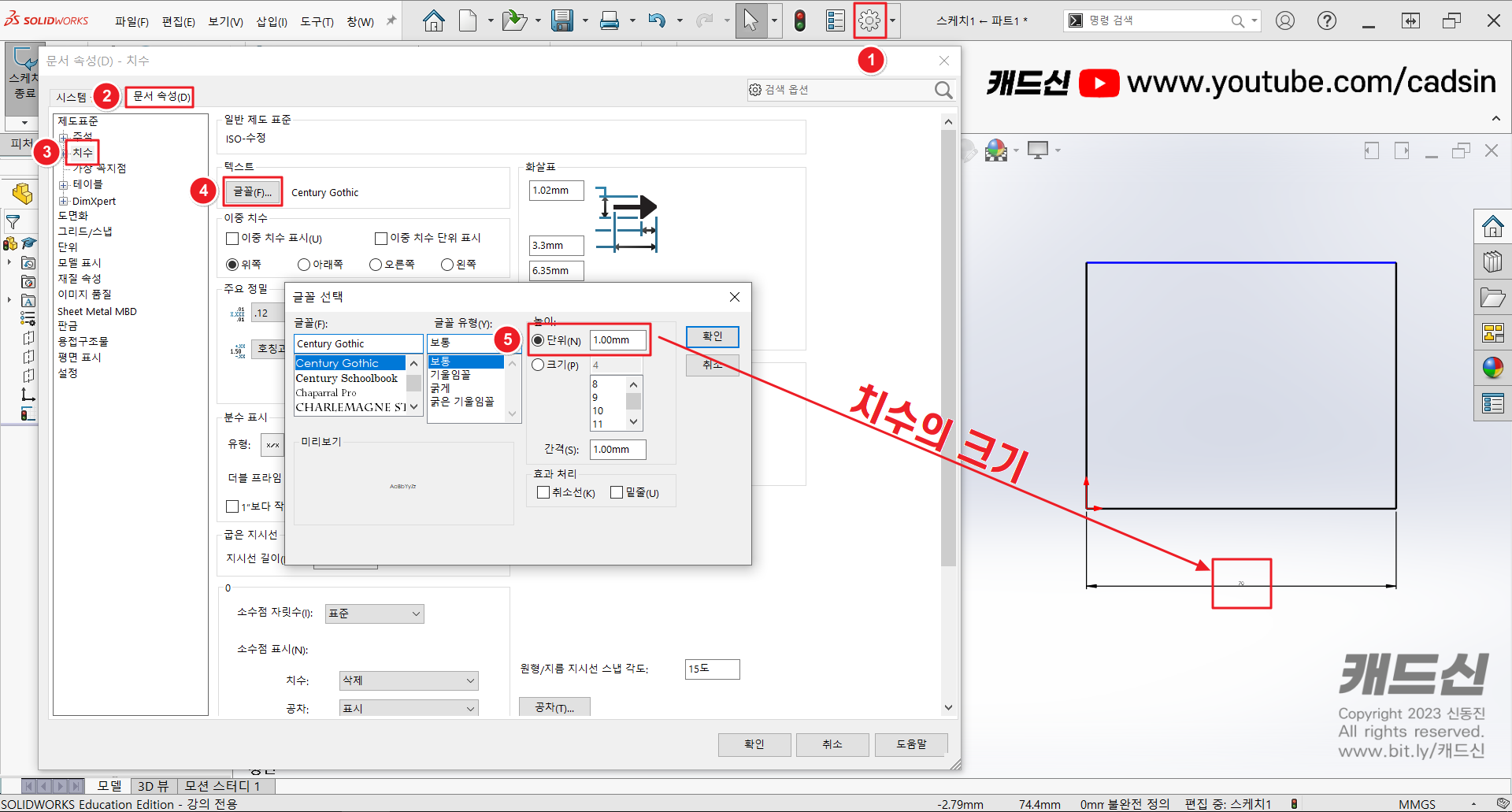

옵션 > 문서 속성 > 치수 > 글꼴 > 단위 크기값 변경
텍스트의 크기를 변경하면
아래와 같이 치수 텍스트의 크기가 변경되는 것을 볼 수 있습니다.
옵션의
'시스템 옵션'은 변경된 설정값이 새 파일(파트템플릿)에 적용이 되지만
'문서 속성'은 변경된 설정값이 새 파일(파트템플릿)에 적용되지 않습니다.
따라서 문서 속성을 변경한 이후에는
아래와 같이 템플릿으로 저장해줘야합니다.
