도면에는 반드시 도면양식을 작성해야합니다.

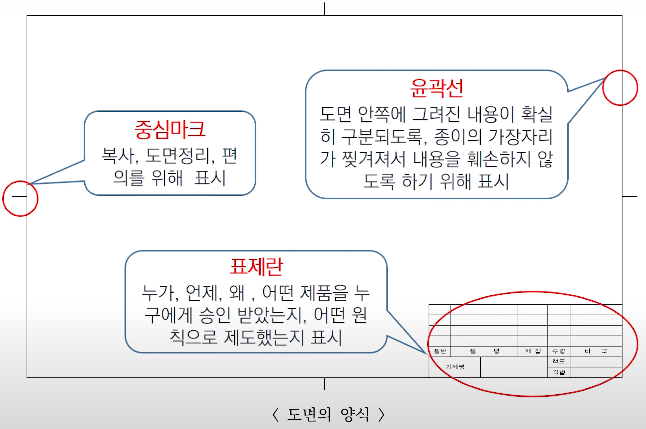

도면양식은 3가지로 나뉩니다.
1. 윤곽선
2. 중심마크
3. 표제란
지금부터 도면양식 작성하는 방법에 대해 배워보겠습니다.
#도면양식(윤곽선, 표제란, 중심마크)

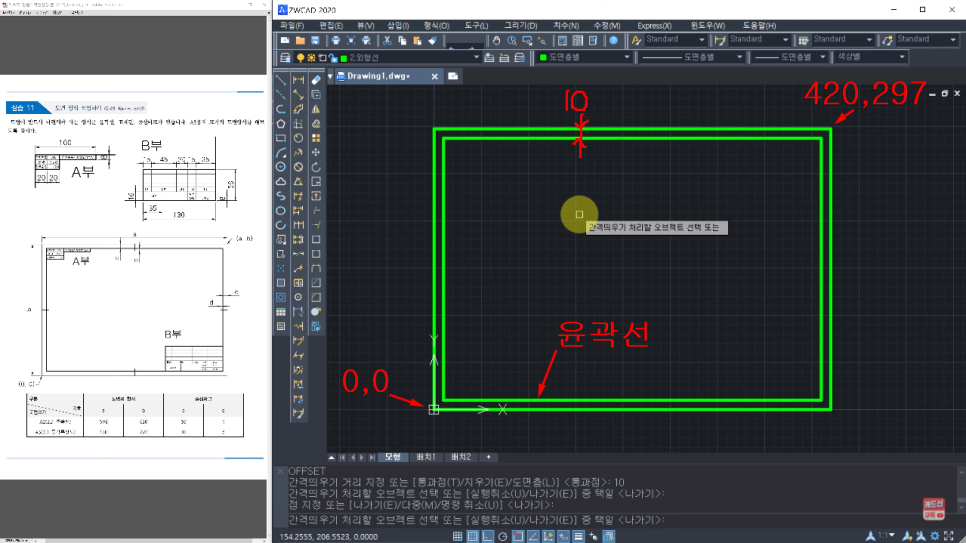

▼ 아래와 같이 0,0 / 420,297의 사각형을 작성합니다.
간격띄우기 [ O ] 기능으로 "10mm" 간격을 띄워
"윤곽선"을 작성합니다.

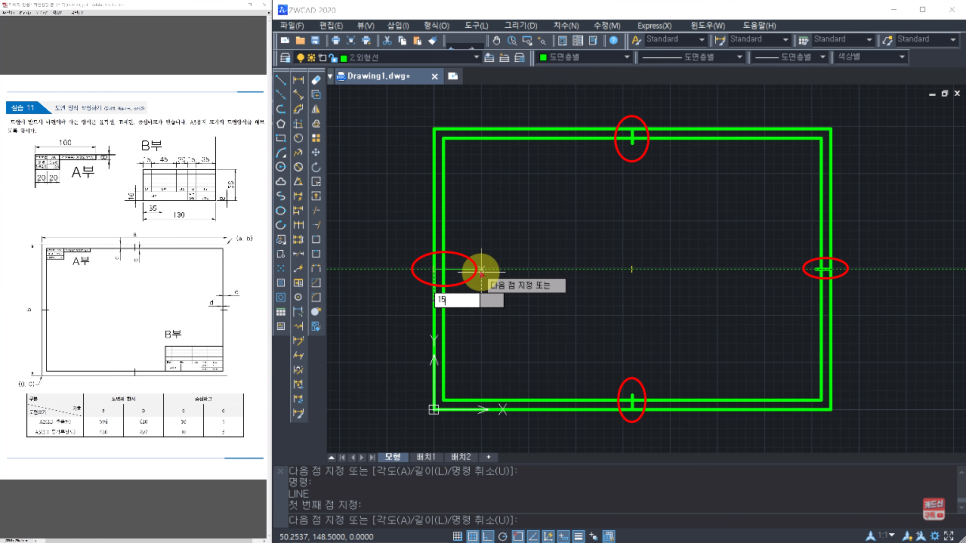

▼ 사각형의 중간점에서 "15mm"의 직선을 4개 작성하여
"중심마크"를 그립니다.

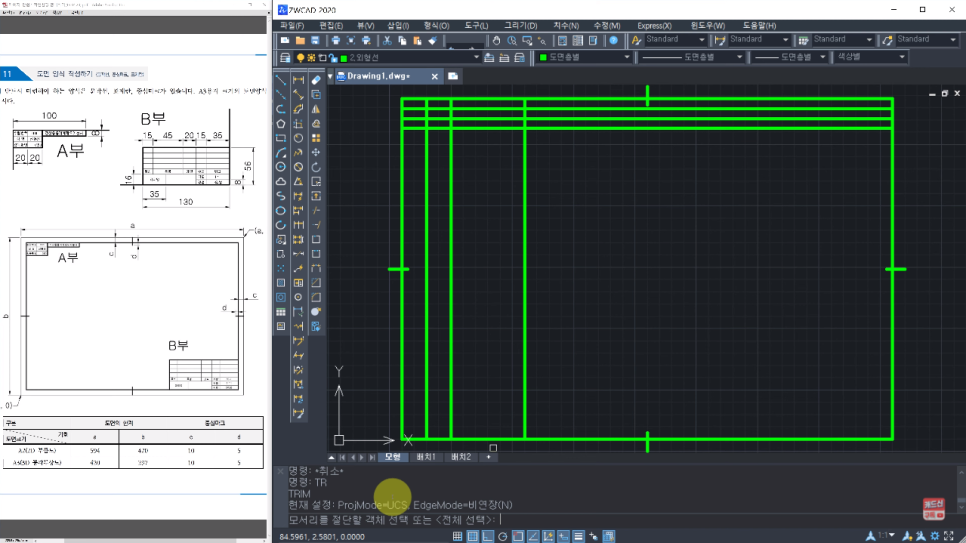

▼ 가장 바깥의 사각형을 지우고,
자르기 [ T ], 간격띄우기 [ O ] 기능을 사용하여
"표제란"을 작성합니다.

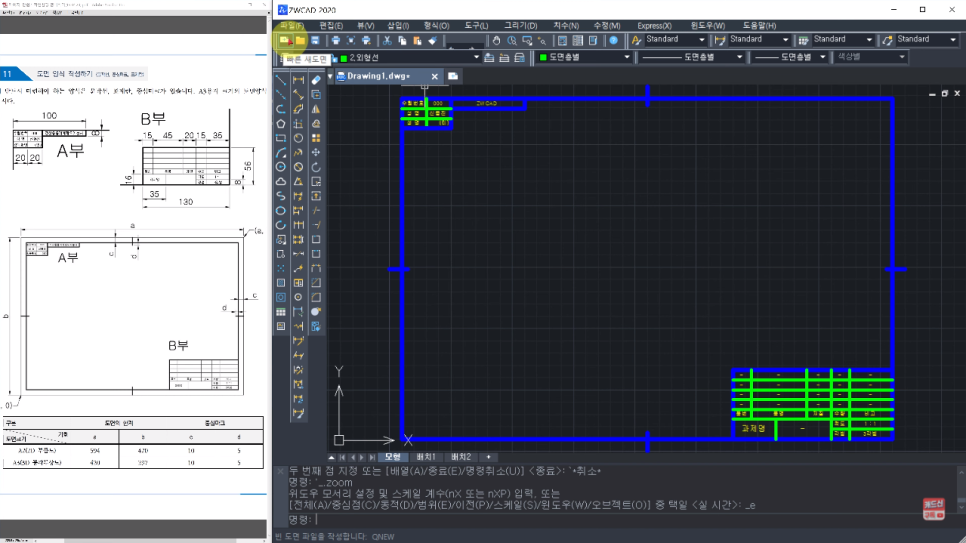

▼ 문자를 기입하여 "표제란"을 완성합니다.
템플릿 저장

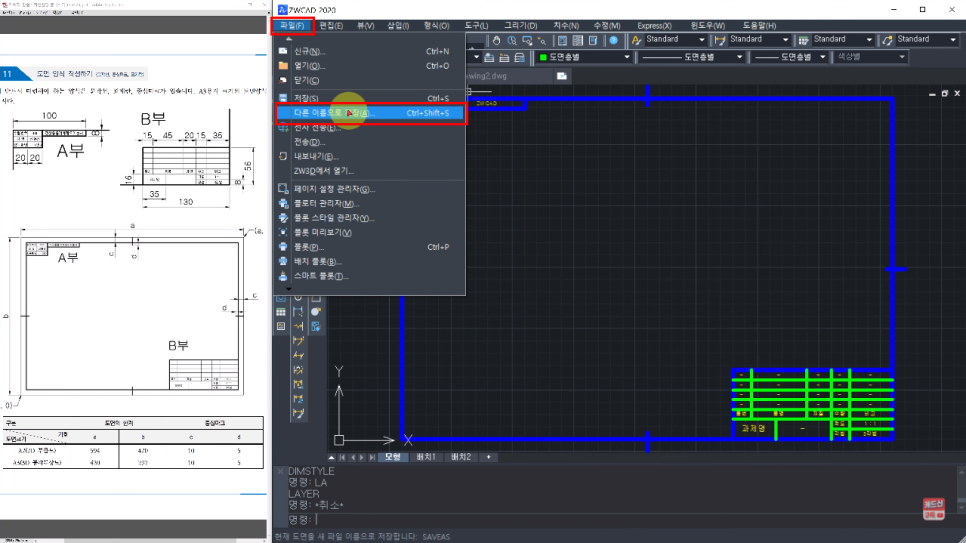

▼ 파일 > 다른 이름으로 저장

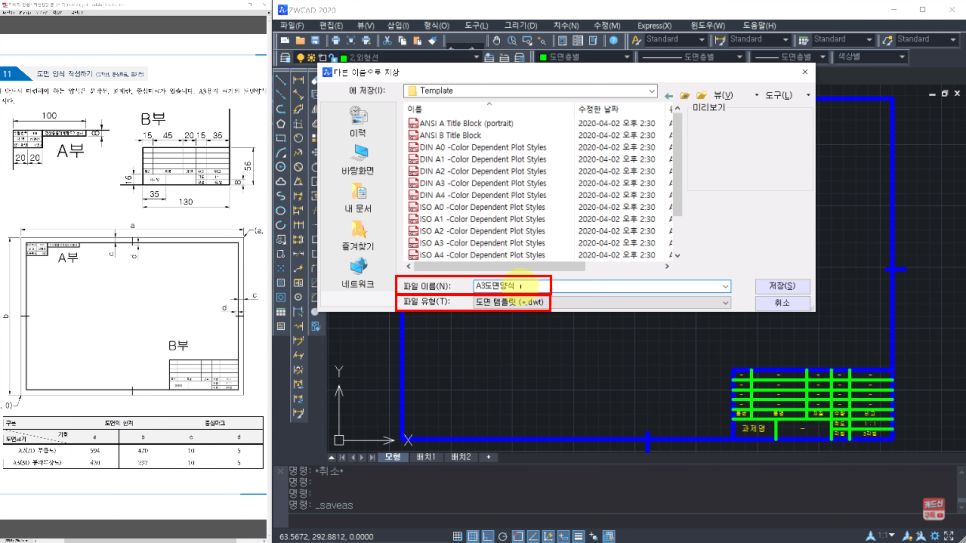

▼ 파일형식 : 도면템플릿(*.dwt)
파일이름 : A3도면양식
으로 저장합니다.
감사합니다 :)
