도면층을 설정하여 도면을 균일화하고

도면작업의 효율을 높이는 방법을 알아보도록 합시다.

설정방법은 국가기술자격증 실기시험의

요구사항에 따라 도면층 특성 관리자를 설정하겠습니다.

#요구사항

문자, 숫자, 기호의 높이, 선 굵기는

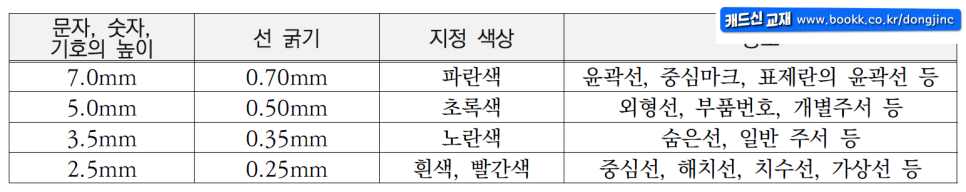

아래의 표에서 지정한 용도별 크기를 구분하는 색상을 지정하여 설정합니다.

① 명령어창에 도면층특성관리자(LAYER)의 단축키 [ LA ]를 입력합니다.

② 위의 요구사항에 따라 도면층을 「생성」합니다.

③ 용도에 따라 도면층의 「이름」을 설정합니다.

④ 「색상」을 선택할 때에는 아래에 있는 9가지의 색인 색상만 사용합니다.

9가지의 색상은 출력시 활용됩니다.

⑤ 「로드」를 클릭하여 각 선을 불러오고 선의 용도에 따라 선종류를 설정합니다.

⑥ 선의 종류의 따라 「선가중치」(선의 굵기)를 설정합니다.

⑦ 불필요한 도면층은 「삭제」를 합니다.

위와같은 방법으로 총 8개의 도면층을 생성합니다.

감사합니다 :)
